El herraje de ventana que marca tendencia

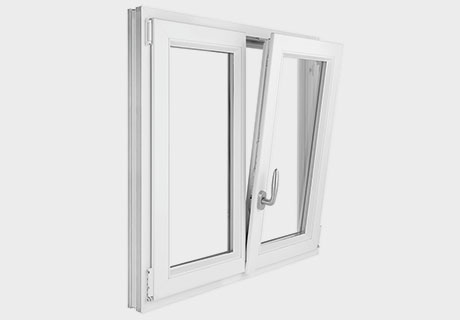

El concepto de herraje activPilot Concept para ventanas oscilobatientes combina funcionalidad, tecnología, seguridad avanzada y comodidad. Está indicado para todos los sistemas de perfiles, brinda un elevado grado de flexibilidad y satisface los más altos requisitos estéticos gracias al diseño personalizado del lado visible de la bisagra.
Información del producto
Con el herraje activPilot Concept, se ha desarrollado un sistema de herraje que se desmarca del mercado por su diseño especial y que convence por su funcionalidad y comodidad.
El nuevo sistema de cierre, la facilidad de montaje de la tecnología de seguridad y otras atractivas funciones adicionales son algunos de los muchos argumentos a favor de activPilot que dan libertad de diseño e implementación a delineantes.
Con activPilot, siempre se puede responder de inmediato a los deseos de los clientes. Con las posibilidades de instalación posterior, el manejo cómodo y los componentes versátiles, amplía considerablemente la oferta de cualquier fabricante de ventanas.
Detalles del producto
Para ventanas oscilobatientes con eje de canal de herraje central de 9 o 13 mm
Aire: 12 mm (rango de uso de 9,8 a 14 mm)
Monte de hoja: 18 o 20/21 mm
Gran variedad de soluciones personalizadas
activPilot Concept para ventanas de PVC
Lado de bisagra saliente con patrón simétrico de perforado para soporte de compás y marco
Gracias a la variedad de series de componentes de marco, apto para casi todos los sistemas de perfil
activPilot Concept para ventanas de madera
Opcionalmente: bisagra de cazoleta o bisagra de eje de canal de herraje
Para eje de herraje de 9 o 13 mm, y anchos de monte de hoja de 18 o 20 mm
Los componentes están diseñados para ejes de canal de herraje de 18 a 30 mm de profundidad
Aire: 4 o 12 mm
activPilot Concept para ventanas de aluminio
Indicado para todos los sistemas de perfil de aluminio convencionales con eje de canal de herraje de 16 mm
Algunos cerraderos cortos con sujeción
Gracias al soporte del lado del eje de canal de herraje, independiente del diseño y la fuerza del monte de la hoja
Datos técnicos
Pesos máximos de hoja:*
Madera: 130 o 150 kg (en puertas)
PVC: 100 – 130 kg
Aluminio: 130 kg
Tamaños máximos de hoja:*
Altura máxima de eje de canal de herraje 2.800 mm
Anchura máxima de eje de canal de herraje 1.725 mm
Patrones de perforado:
Simétrico en PVC y aluminio
Simétrico en madera – bisagra de cazoleta
Cámara:
De 9,8 mm a máx. 14 mm
Mediante formaciones cualificadas sobre la producción de ventanas y puertaventanas antirrobo que imparte Winkhaus a los fabricantes de ventanas, se pueden producir elementos testados con certificado de ensayo. La licencia permite al fabricante producir ventanas antirrobo conforme a DIN EN 1627–1630 con diferentes niveles de seguridad.
Indicación:
* Los pesos y alturas vinculantes de hojas se deben extraer de los catálogos técnicos pertinentes y los diagramas de uso incluidos en ellos.
